Kupfer-Beryllium
Chill-Vents
Eigenschaften
Die Lösung für die Anforderungen des Druckgießens!
Der C-Block ist ein standardisierter Chill-Vent (Massenentlüftungseinsatz) aus Kupfer-Beryllium, entwickelt und hergestellt von NGK. Er bietet Lösungen für die wesentlichen Probleme beim Druckgießen.
Entlüftung & Vereinfachung

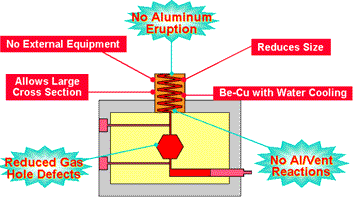

Die Verwendung von Kupfer-Beryllium mit einer fünfmal höheren Wärmeleitfähigkeit als Stahl verleiht dem NGK Chill-Vent die ideale Kühlleistung, um die Hauptprobleme beim Aluminium-Druckguss zu lösen.
Die Kupferlegierungen von NGK bieten folgende Vorteile
- Überlegene Wärmeleitfähigkeit und Härte
- Fünfmal schnellere Kühlgeschwindigkeit als Stahl
- Ermöglicht sehr große Querschnitte
- Verhindert Aluminium-/Entlüftungsreaktionen
Kompakt – Mit einer fünfmal höheren Kühlgeschwindigkeit als Stahl ermöglichen NGK C-Blocks eine optimierte Werkzeugkonstruktion und eine Reduzierung der Formgröße.
Ertrag & Rentabilität – Der C-Block senkt deutlich die Produktionskosten im Zusammenhang mit Ausschussteilen und Werkzeugkosten.
Anpassungsfähigkeit – NGK Chill-Vents sind in verschiedenen Abmessungen und in zwei Konfigurationen für Druckgusssysteme ohne Vakuum und mit Vakuum erhältlich.
Unsere F&E-Abteilung steht Ihnen zur Verfügung, um Chill-Vents zu entwickeln und herzustellen, die an Ihre spezifischen Anforderungen angepasst sind.

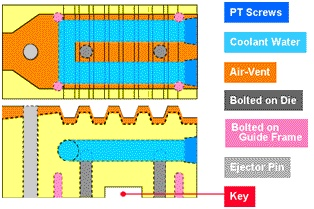

Design und Vorteile des C-Block
Kompakte Bauweise des C-Blocks
Etwa halb so groß wie ein Chill-Vent aus Stahl.
Design & Vorteile des C-Block
- Reduziert Porositäten und Lunkerbildung
- Verhindert Aluminium-Ausbrüche
- Verbessert die Fließfähigkeit des Gusses
- Eliminiert Reaktionen zwischen Aluminium und Entlüftungsblock
- Vereinfacht die Werkzeugkonstruktion und reduziert die Formgröße
- Vereinfacht die Steuerung der Kühlung bei Vakuumanwendungen
C-Block-Führung
Optional erhältlich, um Schäden zu vermeiden
In Kombination mit dem C-Block
Konfiguration des C-Block
Der C-Block ist in verschiedenen Abmessungen und in zwei Konfigurationen für Druckgusssysteme ohne Vakuum und mit Vakuum verfügbar.
C-Block-Konfiguration ohne Vakuum
E-CL7/E-CL9
L-CL7/L-CL9
M-CL7/M-CL9
S-CL7/S-CL9
C-Block-Konfiguration mit Vakuum
VE-CL7/E-CL9
VL-CL7/L-CL9
VM-CL7/M-CL9
VS-CL7/S-CL9
